ANTIVIBRATIONS SCHRUMPFFUTTER POWER LINE

Reference: 012 14 42 .. ..

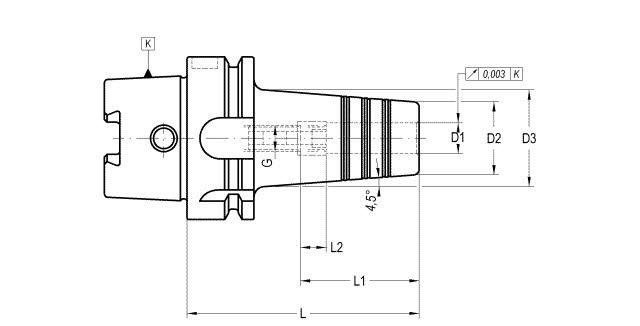

K D1 D2 D3 L L1 L2 G   COD. a
63 12 27 37 90 46 10 M-10   012 14 42 14 12 301 02 33 10 02
63 16 33 43 95 49 10 M-12   012 14 42 14 16 301 02 33 12 02
63 20 44 53 100 51 10 M-16   012 14 42 14 20 301 02 33 16 02
63 25 48 53 115 57 10 M-16   012 14 42 14 25 301 02 33 16 02

100 12 27 37 95 46 10 M-10   012 14 42 16 12 301 02 33 10 02
100 16 33 44 100 49 10 M-12   012 14 42 16 16 301 02 33 12 02
100 20 44 54 105 51 10 M-16   012 14 42 16 20 301 02 33 16 02
100 25 48 61 115 57 10 M-16   012 14 42 16 25 301 02 33 16 02

Merkmale:
- Hitzebeständiger Warmarbeitsstahl.
- Gehärtet: 54-2 HRC.
- Schaft nach DIN 69893.
- Gewuchtet nach ISO 1940-1 mit G2,5 bei 25.000 min-1.
Anwendung:
- Bei Hochgenauigkeitsbearbeitungen.
- Für die richtige Funktion empfehlen wir:
D1 = 3 & 4 mm - Schaft-Tol. h6 bei VHM-Werkzeugen
D1 = 5 mm - Schaft-Tol. h6 bei VHM-Werkzeugen
D1 6 mm - Schaft-Tol. h6 bei VHM- oder HSSWerkzeugen.
Lieferung:
- Kühlmittelrohre bitte separat bestellen.
- Mit eingebauter durchgebohrter Anschlagschraube.
